grid 栅格

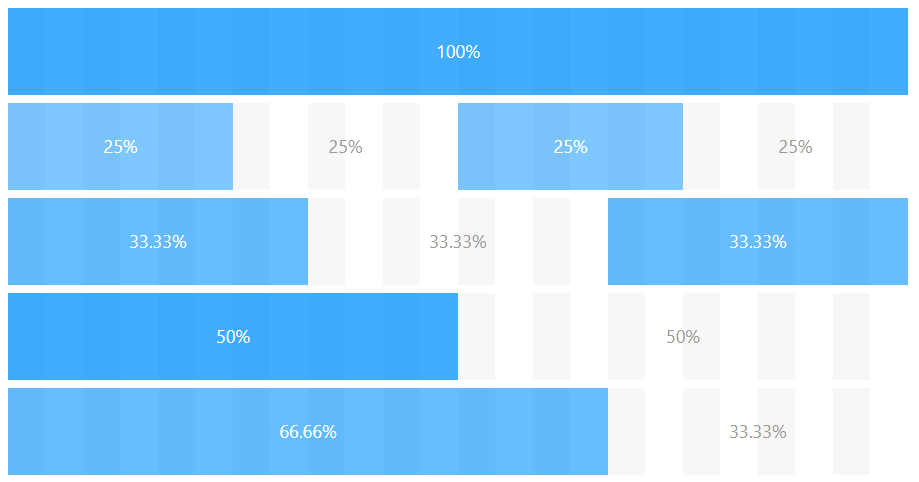

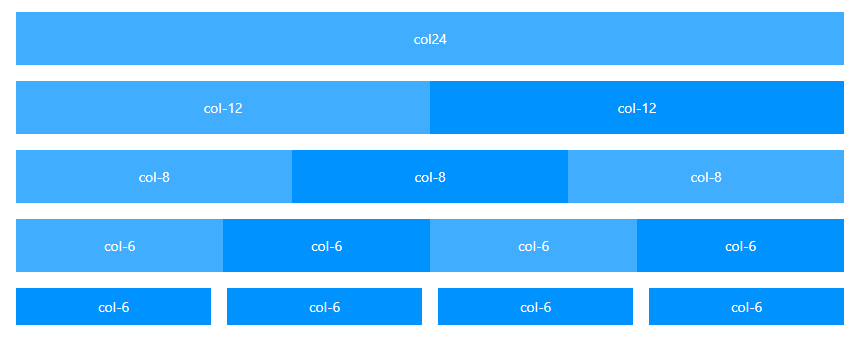

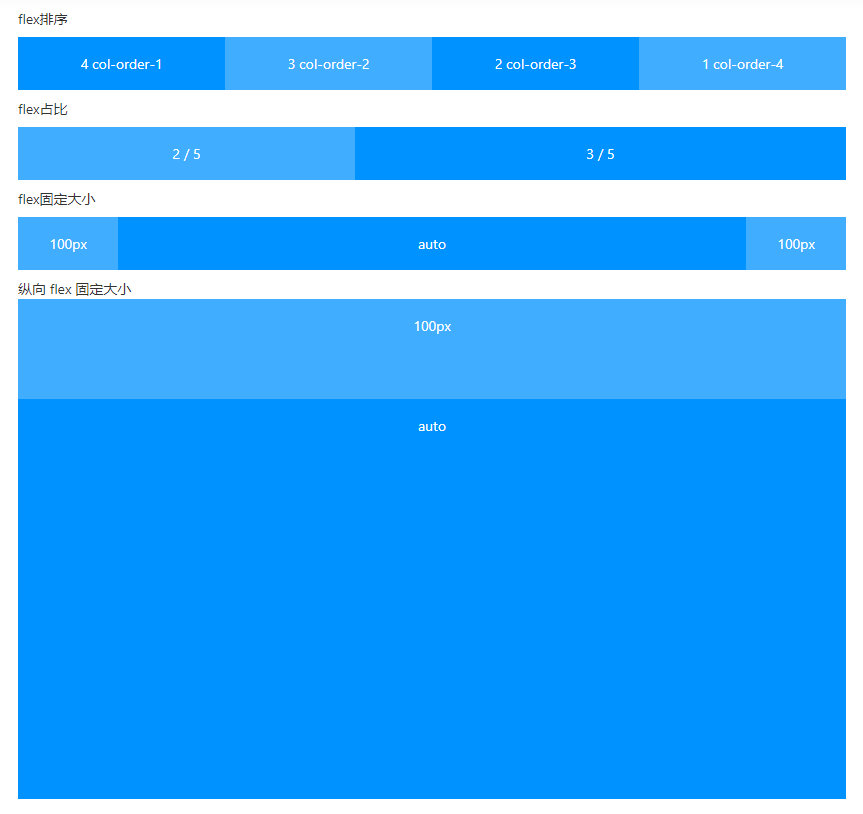

## 24 栅格系统 ### 设计理念  在多数业务情况下,Scp Design 需要在设计区域内解决大量信息收纳的问题,因此在 12 栅格系统的基础上,我们将整个设计建议区域按照 24 等分的原则进行划分。 划分之后的信息区块我们称之为『盒子』。建议横向排列的盒子数量最多四个,最少一个。『盒子』在整个屏幕上占比见上图。设计部分基于盒子的单位定制盒子内部的排版规则,以保证视觉层面的舒适感。 ### 概述 布局的栅格化系统,我们是基于行(row)和列(col)来定义信息区块的外部框架,以保证页面的每个区域能够稳健地排布起来。下面简单介绍一下它的工作原理: - 通过 `row` 在水平方向建立一组 `column`(简写 col) - 你的内容应当放置于 `col` 内,并且,只有 `col` 可以作为 `row` 的直接元素 - 栅格系统中的列是指 1 到 24 的值来表示其跨越的范围。例如,三个等宽的列可以使用 `<Col span={8} />` 来创建 - 如果一个 `row` 中的 `col` 总和超过 24,那么多余的 `col` 会作为一个整体另起一行排列 我们的栅格化系统基于 Flex 布局,允许子元素在父节点内的水平对齐方式 - 居左、居中、居右、等宽排列、分散排列。子元素与子元素之间,支持顶部对齐、垂直居中对齐、底部对齐的方式。同时,支持使用 order 来定义元素的排列顺序。 布局是基于 24 栅格来定义每一个『盒子』的宽度,但不拘泥于栅格。 ### 基础栅格 <div class="textDiv">  ------------ 通过` hi-row、hi-col` 标签初始化栅格布局。 ------------ 代码示例如下 ```html <template> <div class="docDemo-grid"> <hi-row> <hi-col span="24">col24</hi-col> </hi-row> <hi-row> <hi-col span="12">col-12</hi-col> <hi-col span="12">col-12</hi-col> </hi-row> <hi-row> <hi-col span="8">col-8</hi-col> <hi-col span="8">col-8</hi-col> <hi-col span="8">col-8</hi-col> </hi-row> <hi-row> <hi-col span="6">col-6</hi-col> <hi-col span="6">col-6</hi-col> <hi-col span="6">col-6</hi-col> <hi-col span="6">col-6</hi-col> </hi-row> <hi-row :gutter="16"> <hi-col span="6" class="gutter-row"> <div :style="style">col-6</div> </hi-col> <hi-col span="6" class="gutter-row"> <div :style="style">col-6</div> </hi-col> <hi-col span="6" class="gutter-row"> <div :style="style">col-6</div> </hi-col> <hi-col span="6" class="gutter-row"> <div :style="style">col-6</div> </hi-col> </hi-row> </div> </template> <script> export default { computed: { style() { return { background: "#0092ff", padding: "8px 0" }; }, }, }; </script> ``` </div> ### Col 提供 flex 属性以支持填充。 <div class="textDiv">  ------------ 通过 Flex 布局 ------------ 代码示例如下 ```html <template> <div class="docDemo-grid"> <div>flex排序</div> <hi-row > <hi-col :span="6" :order="4"> 1 col-order-4 </hi-col> <hi-col :span="6" :order="3"> 2 col-order-3 </hi-col> <hi-col :span="6" :order="2"> 3 col-order-2 </hi-col> <hi-col :span="6" :order="1"> 4 col-order-1 </hi-col> </hi-row> <div>flex占比</div> <hi-row> <hi-col :flex="2">2 / 5</hi-col> <hi-col :flex="3">3 / 5</hi-col> </hi-row> <div>flex固定大小</div> <hi-row> <hi-col flex="100px">100px</hi-col> <hi-col flex="auto">auto</hi-col> <hi-col flex="100px">100px</hi-col> </hi-row> <div>纵向 flex 固定大小</div> <hi-row isColumn style="height:500px"> <hi-col flex="100px">100px</hi-col> <hi-col flex="auto">auto</hi-col> </hi-row> </div> </template> <script> export default { computed: { style() { return { background: "#0092ff", padding: "8px 0" }; }, }, }; </script> ``` </div> ### API Scp Design 的布局组件若不能满足你的需求,你也可以直接使用社区的优秀布局组件: - react-flexbox-grid - react-blocks ### Row | 成员 | 说明 | 类型 | 默认值 | 版本 | | --- | --- | --- | --- | --- | | align | 垂直对齐方式 | `top` `middle` `bottom`| `top` | | | gutter | 栅格间隔,可以写成像素值或支持响应式的对象写法来设置水平间隔 `{ xs: 8, sm: 16, md: 24}`。或者使用数组形式同时设置 `[水平间距, 垂直间距]`。 | number、 object、 array | 0 | | | justify | 水平排列方式 | `start` `end` `center` `space-around` `space-between` | `start` | | ### Col | 成员 | 说明 | 类型 | 默认值 | 版本 | | --- | --- | --- | --- | --- | | flex | flex 布局属性,字符时 100px指占固定宽 | string 、number | - | | | offset | 栅格左侧的间隔格数,间隔内不可以有栅格 | number | 0 | | | order | 栅格顺序 | number | 0 | | | pull | 栅格向左移动格数 | number | 0 | | | push | 栅格向右移动格数 | number | 0 | | | span | 栅格占位格数,为 0 时相当于 display: none | number | - | | | xs | `<576px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、object | - | | | sm | `≥576px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、 object | - | | | md | `≥768px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、object | - | | | lg | `≥992px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、object | - | | | xl | `≥1200px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、object | - | | | xxl | `≥1600px` 响应式栅格,可为栅格数或一个包含其他属性的对象 | number 、object | - | | 响应式栅格的断点扩展自 BootStrap 4 的规则(不包含链接里 `occasionally` 的部分)。 <style> .textDiv{ border:1px solid #F5F5F5; padding: 20px 35px; border-radius: 4px; } .textDiv:hover{ border-color:#1890ff; } </style>
